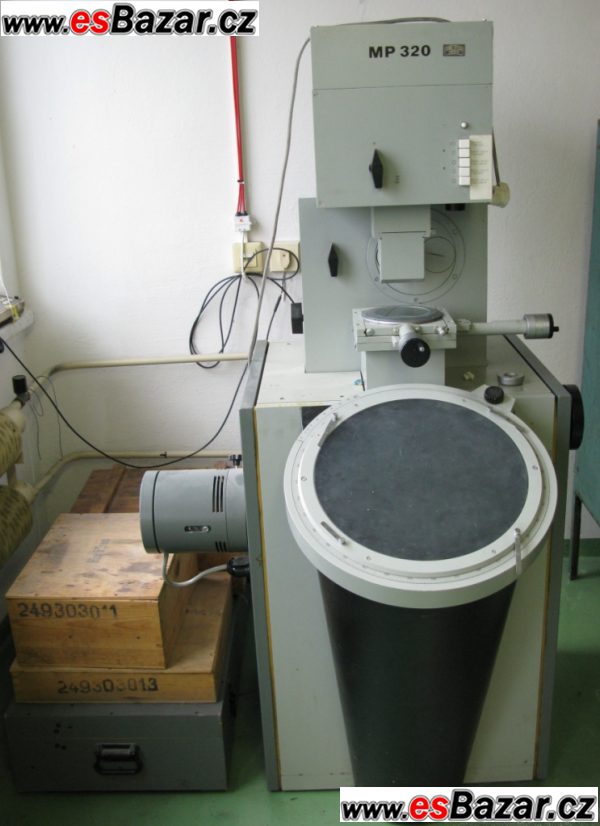

PROFILPROJEKTOR MP 320

Měřící promítačka MP 320 je určena k měření a zkoumání veličin a tvarů malých a středních dílů.
Měření profilu se provádějí na opticky zvětšeném obraze zkušebního vzorku promítnutém na matnou desku.

Základní údaje:

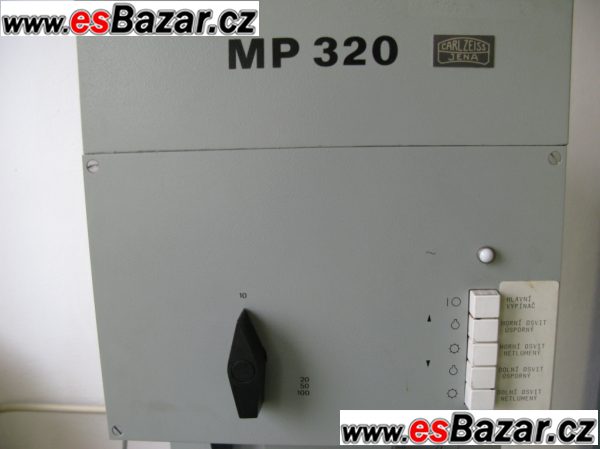

Zvětšení 10x, 20x, 50x, 100x
Průměr projekční plochy 320mm

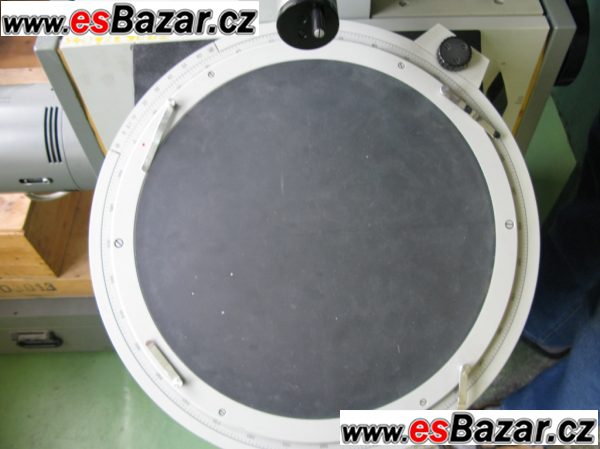

Rozsah měření otočné matné desky 0 …360°
Stupnicová hodnota stupňové stupnice 1°
Rozsah vertikálního seřízení stolu objektu 60mm
Kluzný stůl-průměr 160mm
Stolní skleněná deska –průměr 80mm

Rozměry přístroje:
Šířka 900mm
Hloubka 1100mm
Výška 1500mm
Hmotnost cca 250 kg

Výrobce: CARL Zeisss, Německo
Dodavatel: Romo Fulnek
Rok výroby: 1979

Návod k používání německy + česky

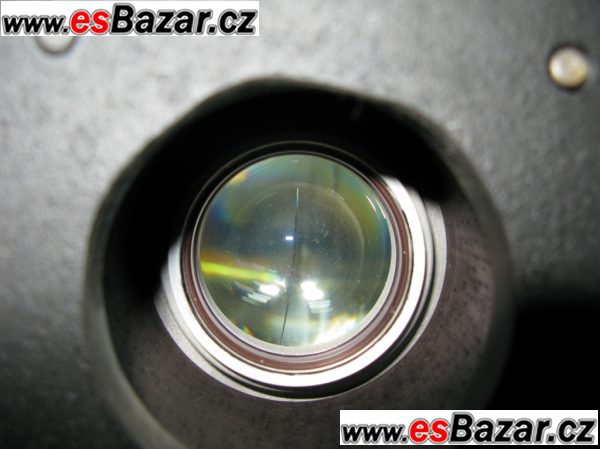

Zařízení je plně funkční včetně příslušenství. Má prasklou čočku osvitu (před žárovkou) nemá vliv na měření
